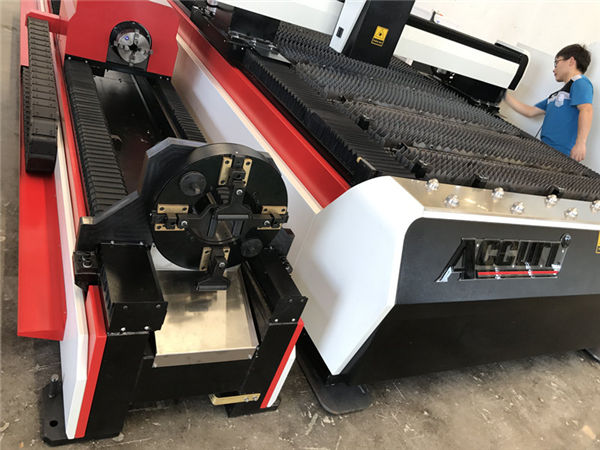

rury ss 3D laserowa maszyna do cięcia / 3-osiowy przecinak do blachy

Szczegóły Produktu

Certyfikacja: CE

Warunki płatności i wysyłki:

Minimalna ilość zamówienia: 1 zestaw

Cena do negocjacji

Szczegóły dotyczące opakowania: 1 * pojemnik 20GP

Czas dostawy: 30 dni

Warunki płatności: L / C, D / A, T / T, D / P, Western Union, L / C

Możliwość zasilania: 50 zestawów miesięcznie

Szczegółowy opis produktu

Podanie::	Cały metal	Grubość cięcia:	SS Do 10 mm, MS Do 22 cm
Typ lasera ::	Błonnik	CNC lub nie ::	tak
Tryb chłodzenia ::	Chłodzenie wodne	Oprogramowanie sterujące ::	Cypcut
Obsługiwany format graficzny:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miejsce pochodzenia::	Chiny
Numer modelu::	TY-3015DG	Zapewniona obsługa posprzedażna:	Inżynierowie dostępni do serwisowania maszyn za granicą
Powtarzająca się dokładność:	+ -0,03 mm	Temperatura robocza::	0 ° C-45 ° C
Wilgotność pracy ::	5%-95%	Zakres cięcia rur:	20-130 mm x 3000 mm
Napięcie::	AC380V ± 10% 50 Hz (60 Hz)	Obszar cięcia:	3000 * 1500 mm Standard, większy można dostosować

Korpus maszyny

1. Korpus maszyny Taiyi o konstrukcji stalowej 8 mm, obróbka cieplna 600 ℃, precyzyjne spawanie, aby zapewnić 20 lat użytkowania bez deformacji.

2. Suwnica z odlewem ze stopu magnezu, Silna stabilność bez odkształceń, Szybki ruch.

3. Wysokowydajny system strefowy dla palących po obu stronach korpusu maszyny, Silny segmentowy zbieranie kurzu i dymienie, zmniejszy szkody dla pracownika.

4. Importowany precyzyjny reduktor kołnierza i silnik serwo, duża prędkość pracy.

5. 70 noży i 6 prowadnic na łożu maszyny, z zamkniętymi ostrzami w celu zmniejszenia ostrzeżenia maszyny, prowadnice współpracujące z cylindrami w celu łatwego przesyłania i pobierania arkuszy.

6. Elastyczna skrzynia ładunkowa może być umieszczona z przodu i po obu stronach, co jest odpowiednie dla warunków pracy maszyny.

Zaleta maszyny do cięcia laserem światłowodowym

1. W porównaniu z tradycyjnym laserem, laser światłowodowy zapewnia lepszą ochronę środowiska:
2. Znacznie niższe zużycie energii: efektywność konwersji fotoelektrycznej lasera światłowodowego 15 razy wyższa niż w przypadku tradycyjnego lasera.
3. Wyższa jakość plamki lasera: jednomodułowe źródło lasera
4. Niższe zużycie: zużycie energii elektrycznej jest niższe niż 7 kW na godzinę.

Analiza kosztów na godzinę
Nie.	Pozycja	Cięcie SS (1 mm)	Cięcie stali (5 mm)	Uwaga
1	Elektryczny	1,4 USD / godz	1,4 USD / godz	1. Jeśli używamy Powietrza do cięcia, wtedy koszt = ładunek elektryczny sprężarki powietrza + elektryczny maszyny + zużywają części 2. Koszt, który policzyliśmy na podstawie lokalnych opłat w Dongguan, istnieją pewne rozbieżności dla różnych krajów. 3. Do cięcia o różnej grubości są różne zużycie gus
2	Gaz (N2 / O2)	2USD / godzinę	1,4 USD / godz
3	Soczewka ochronna, dysza	0,06USD / godzinę	0,07USD / godzinę
Całkowity koszt		3,46USD / godzinę	2,87USD / godzinę

Specyfikacja

Model	TY-3015DG
Medium źródła laserowego	Błonnik
Zakres cięcia (L * W)	3000 mm × 1500 mm
Skok osi Z.	250 mm
Max. prędkość pozycjonowania	120 m / min
Oś X, Y Max. przyspieszyć prędkość	1,0G
Forma chłodzenia	Chłodzenie wodne
Długość fali lasera	1070 nm
Moc wyjściowa źródła laserowego	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opcjonalny)
Min. zmniejszanie luki	≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.	± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.	± 0,01 mm
Grubość ciętego materiału (według materiału)	0,2 - 25 mm
Model sterownika	Importowany silnik serwo
wymaganie mocy	380 V, 50/60 Hz
Temperatura pracy	0–45 ℃
Ciągły czas pracy	24 godziny
Ciężar maszyny	Około 12000 kg
Całkowity poziom ochrony zasilania	IP54

Szczegółowe obrazy

	Nazwa:Korpus maszyny i akcesoria a. 600 ℃ obróbka cieplna, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji. b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach. c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.
Nazwa:Silnik serwo AC i sterownik Importowany serwosilnik (oś Y napędzana przez dwa serwosilniki) wraz z wyrafinowanym reduktorem planetarnym zapewnia stały, precyzyjny i niezawodny napęd.
	Nazwa:Precyzyjne prowadnice liniowe Zaawansowany system cięcia, moc lasera i ruch serwa idealnie do siebie pasują, importowany precyzyjny system przekładni i napęd zębatki, wymienny podwójny stół roboczy, aby zapewnić wyższą szybkość i dokładność przetwarzania.
Nazwa:Głowica tnąca Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.
	Nazwa:Źródło laserowe duża prędkość, precyzyjna linia cięcia i gładkie ostrze

Nazwa:Korpus maszyny i akcesoria

a. 600 ℃ obróbka cieplna, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji.
b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach.
c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.

Nazwa:Silnik serwo AC i sterownik

Importowany serwosilnik (oś Y napędzana przez dwa serwosilniki) wraz z wyrafinowanym reduktorem planetarnym zapewnia stały, precyzyjny i niezawodny napęd.

Nazwa:Precyzyjne prowadnice liniowe

Zaawansowany system cięcia, moc lasera i ruch serwa idealnie do siebie pasują, importowany precyzyjny system przekładni i napęd zębatki, wymienny podwójny stół roboczy, aby zapewnić wyższą szybkość i dokładność przetwarzania.

Nazwa:Głowica tnąca

Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.

Nazwa:Źródło laserowe

duża prędkość, precyzyjna linia cięcia i gładkie ostrze

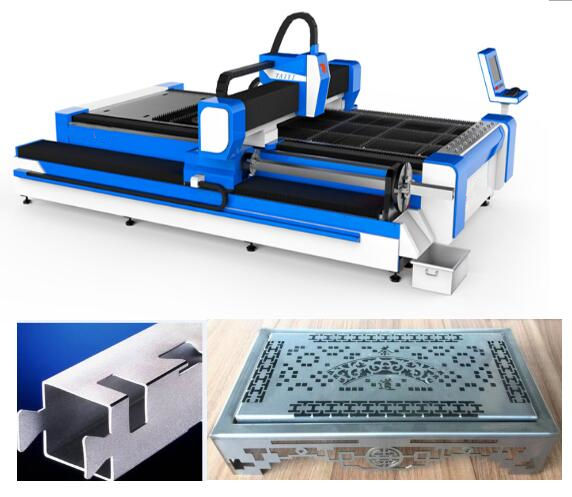

Cięcie próbek

Trening

Po podpisaniu umowy Twoja firma może zorganizować przyjście technologa do naszej fabryki w celu uzyskania podstawowej wiedzy o sprzęcie i niezbędnych elementach operacyjnych, wystarczającego czasu szkolenia około 1-3 dni, treść szkolenia jest następująca:
a) Wspólne szkolenie z oprogramowania do rysowania;
b) Procedury szkolenia dotyczące włączania i wyłączania maszyny;
c) Znaczenie parametrów panelu sterowania i oprogramowania, ustawienie zakresu parametrów;
d) Podstawowe czyszczenie i konserwacja maszyny;
e) Typowe rozwiązywanie problemów sprzętowych;
f) Uwaga na działanie,

Gwarancja na wycinarkę laserową do rur i blach SS

a) .1 Rok dla całej maszyny (uszkodzenia spowodowane przez człowieka są negocjowane.).
b). źródło Laser 2 lata gwarancji
c) .Długoterminowa konserwacja i dostawa części zamiennych
d) Bezpłatne szkolenie dla personelu obsługi. (inżynier może wyjechać za granicę jest negocjowany).
