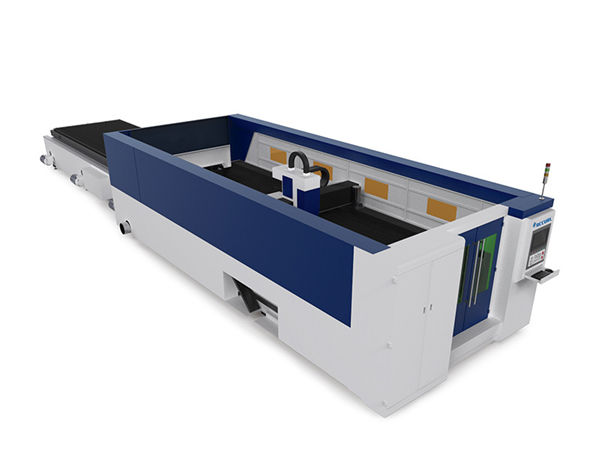

Sprzęt do cięcia metalu 3 mm ze stali nierdzewnej / ss laserowa maszyna do cięcia

Sprzęt do cięcia metalu 3 mm ze stali nierdzewnej / ss laserowa maszyna do cięcia

Szczegóły Produktu


Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły dotyczące opakowania: 1 * pojemnik 20GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union, L / C
Możliwość zasilania: 50 zestawów miesięcznie

Szczegółowy opis produktu


Nazwa produktu:3MM Stainless Steel Metal Cutting Equipment / Ss Laser Cutting MachineGrubość cięcia:SS Do 10 mm, MS Do 22 cm
CNC lub nie ::takTryb chłodzenia ::Chłodzenie wodne
Oprogramowanie sterujące ::CypcutObsługiwany format graficzny:AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Napięcie::AC380V ± 10% 50 Hz (60 Hz)Obszar cięcia:3000 * 1500 mm Standard, większy można dostosować

Opis produktu


Maszyna do cięcia laserem światłowodowym jest stosowana do cięcia wszystkich metali, szczególnie nadaje się do stali nierdzewnej, stali węglowej, blachy ocynkowanej i tak dalej.
Szeroko stosowany w produktach z blachy, konstrukcji stalowej, maszynach precyzyjnych, częściach samochodowych, okularach, biżuterii,
tabliczka znamionowa, reklama, rękodzieło, elektronika, zabawki, opakowania i inne branże

Zastosowane materiały


Stal nierdzewna, stal węglowa, stal stopowa, stal krzemowa, stal sprężynowa, płyta galwanizowana, płyta marynowana, płyta mosiężna, płyta miedziana, płyta aluminiowa itp

Main features of Fiber laser cutting machine


Korpus maszyny:
1. Korpus maszyny Taiyi o konstrukcji stalowej 8 mm, obróbka cieplna 600 ℃, precyzyjne spawanie, aby zapewnić 20 lat użytkowania bez deformacji.

2. Suwnica z odlewem ze stopu magnezu, Silna stabilność bez odkształceń, Szybki ruch.

3. Wysokowydajny system strefowy dla palących po obu stronach korpusu maszyny, Silny segmentowy zbieranie kurzu i dymienie, zmniejszy szkody dla pracownika.

4. Importowany precyzyjny reduktor kołnierza i silnik serwo, duża prędkość pracy.

5. 70 noży i 6 prowadnic na łożu maszyny, z zamkniętymi ostrzami w celu zmniejszenia ostrzeżenia maszyny, prowadnice współpracujące z cylindrami w celu łatwego przesyłania i pobierania arkuszy.

6. Elastyczna skrzynia ładunkowa może być umieszczona z przodu i po obu stronach, co jest odpowiednie dla warunków pracy maszyny.

Specyfikacja


Źródło laseraIPG / Raycus / Nlight
Korpus maszynykonstrukcja bramowa
Podróż służbowaStół numeryczny o wysokiej precyzji ze śrubą kulową i urządzeniem podającym
Maksymalna prędkość biegu80 m / min
Precyzja lokalizacji X / Y0,03 mm / m
Zasilacz380 V 50 Hz / 60 Hz
Dokładność powtarzanej lokalizacji X / Y± 0,03 mm
Temperatura pracy0 ° C-45 ° C
Maksymalne przyspieszenie1,0G
Moc brutto maszyny<16 kVA
Zastosowane materiałyCienka stal miękka, stal nierdzewna i inne rodzaje blach metalowych
Obszar cięcia3000 mm * 1500 mm / 4000 mm * 2000 mm / 6000 mm * 2000 mm
Waga całkowita4500 kg

Tabela odniesienia cięcia


Moc laseraMaksymalna grubość cięcia
Stal węglowa (mm)Stal nierdzewna (mm)Aluminium (mm)Mosiądz

(mm)

800 W.8311
1000 W.12422.5
1500 W.14543
2000 W.16654
3000 W.221068
Powyższy parametr służy wyłącznie jako odniesienie

Szczegółowe obrazy


Nazwa:Korpus maszyny i akcesoria a. Obróbka cieplna 600 ℃, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji.
b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach.
c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.
Nazwa:Silnik serwo AC i sterownik Importowany silnik serwo (oś Y napędzana dwoma silnikami serwo) wraz z wyrafinowanym reduktorem planetarnym zapewnia stabilny, precyzyjny i niezawodny napęd.
Nazwa:Precyzyjne prowadnice liniowe Zaawansowany system cięcia, moc lasera i ruch serwa doskonale do siebie pasują, importowany precyzyjny system przekładni i napędu zębatkowego, wymienny podwójny stół roboczy, aby zapewnić wyższą prędkość i dokładność obróbki.
Nazwa:Głowica tnąca Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.
Nazwa:Wysoka prędkość źródła laserowego, precyzyjna linia cięcia i gładka krawędź cięcia

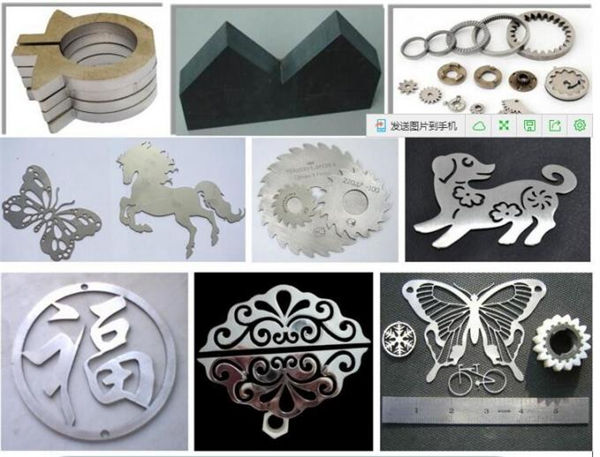

Cięcie próbek


Trening


Po podpisaniu umowy Twoja firma może zorganizować przyjście technologa do naszej fabryki w celu uzyskania podstawowej wiedzy o sprzęcie i niezbędnych elementach operacyjnych, wystarczającego czasu szkolenia około 1-3 dni, treść szkolenia jest następująca:
a) Wspólne szkolenie z oprogramowania do rysowania;
b) Procedury szkolenia dotyczące włączania i wyłączania maszyny;
c) Znaczenie parametrów panelu sterowania i oprogramowania, ustawienie zakresu parametrów;
d) Podstawowe czyszczenie i konserwacja maszyny;
e) Typowe rozwiązywanie problemów sprzętowych;
f) Uwaga na działanie,

Gwarancja


a).1Year for the whole machine for fiber laser cutting machine. (Man-made Damage is negotiated.).
b). źródło Laser 2 lata gwarancji
c) .Długoterminowa konserwacja i dostawa części zamiennych
d) Bezpłatne szkolenie dla personelu obsługi. (inżynier może wyjechać za granicę jest negocjowany).
