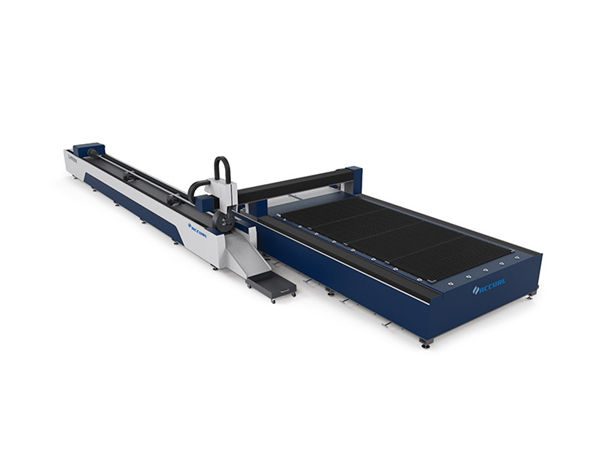

metalowe rury laserowa maszyna do cięcia 3d / automat do cięcia rur

Szczegóły Produktu

Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły dotyczące opakowania: 1 * pojemnik 20GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union, L / C
Możliwość zasilania: 50 zestawów miesięcznie

Szczegółowy opis produktu

Podanie::	Cały metal	Grubość cięcia:	SS Do 10 mm, MS Do 22 cm
Typ lasera ::	Błonnik	CNC lub nie ::	tak
Tryb chłodzenia ::	Chłodzenie wodne	Oprogramowanie sterujące ::	Cypcut
Obsługiwany format graficzny:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miejsce pochodzenia::	Chiny
Numer modelu::	TY-3015DG	Zapewniona obsługa posprzedażna:	Inżynierowie dostępni do serwisowania maszyn za granicą
Powtarzająca się dokładność:	+ -0,03 mm	Temperatura robocza::	0 ° C-45 ° C
Wilgotność pracy ::	5%-95%	Zakres przetwarzania:	20-130 mm x 3000 mm
Napięcie::	AC380V ± 10% 50 Hz (60 Hz)	Obszar cięcia:	3000 * 1500 mm Standard, większy można dostosować

Korpus maszyny

1. Nasz korpus maszyny o konstrukcji stalowej 8 mm, obróbka cieplna 600 ℃, precyzyjne spawanie, aby zapewnić 20 lat użytkowania bez deformacji.
2. Suwnica z odlewem ze stopu magnezu, Silna stabilność bez odkształceń, Szybki ruch.
3. Wysokowydajny system strefowy dla palących po obu stronach korpusu maszyny, Silny segmentowy zbieranie kurzu i dymienie, zmniejszy szkody dla pracownika.
4. Importowany precyzyjny reduktor kołnierza i silnik serwo, duża prędkość pracy.
5. 70 noży i 6 prowadnic na łożu maszyny, z zamkniętymi ostrzami w celu zmniejszenia ostrzeżenia maszyny, prowadnice współpracujące z cylindrami w celu łatwego przesyłania i pobierania arkuszy.
6. Elastyczna skrzynia ładunkowa może być umieszczona z przodu i po obu stronach, co jest odpowiednie dla warunków pracy maszyny.

Zaleta maszyny do cięcia laserem światłowodowym

1) Doskonała jakość wiązki: mniejsza średnica ogniskowania i wysoka wydajność pracy, wysoka jakość.
2) Wysoka prędkość cięcia: Prędkość cięcia jest większa niż 60 m / min
3) Stabilna praca: przyjęcie światowych importerów laserów światłowodowych, stabilna wydajność, kluczowe części mogą
osiągnąć 100 000 godzin;
4) Wysoka wydajność konwersji fotoelektrycznej: porównaj z wycinarką laserową CO2,
laserowa maszyna tnąca ma trzykrotnie większą efektywność konwersji fotoelektrycznej
5) Niski koszt i niskie koszty utrzymania: Oszczędzaj energię i chroń środowisko. Współczynnik konwersji fotoelektrycznej
wynosi do 25-30%. Niskie zużycie energii elektrycznej, to tylko około 20% -30% tradycyjnego lasera CO2
maszyna do cięcia. Transmisja linii światłowodowej nie wymaga odbijania soczewki, oszczędza koszty konserwacji;
6) Łatwe operacje: transmisja linii światłowodowej, brak regulacji ścieżki optycznej;
7) Super elastyczne efekty optyczne: zwarta konstrukcja, łatwe do elastycznego wymagania produkcyjne.

Specyfikacja

Medium źródła laserowego	Błonnik
Zakres cięcia (L * W)	3000 mm × 1500 mm
Skok osi Z.	250 mm
Max. prędkość pozycjonowania	120 m / min
Oś X, Y Max. przyspieszyć prędkość	1,0G
Forma chłodzenia	Chłodzenie wodne
Długość fali lasera	1070 nm
Moc wyjściowa źródła laserowego	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opcjonalny)
Min. zmniejszanie luki	≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.	± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.	± 0,01 mm
Grubość ciętego materiału (według materiału)	0,2 - 25 mm
Model sterownika	Importowany silnik serwo
wymaganie mocy	380 V, 50/60 Hz
Temperatura pracy	0–45 ℃
Ciągły czas pracy	24 godziny
Ciężar maszyny	Około 12000 kg
Całkowity poziom ochrony zasilania	IP54

Szczegółowe obrazy

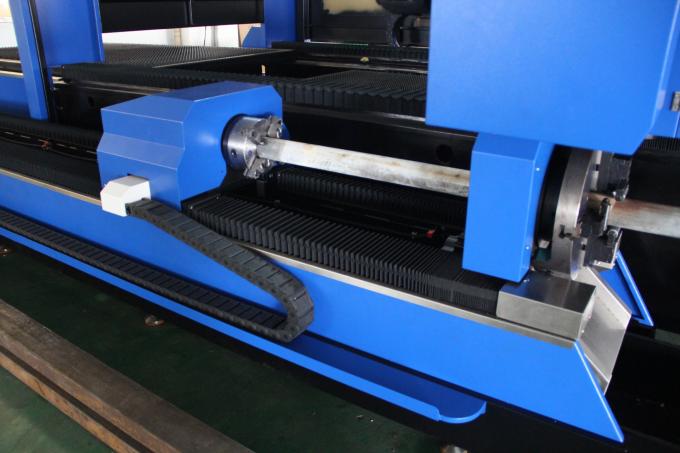

	Nazwa: Korpus maszyny i akcesoria. 600 ℃ obróbka cieplna, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji. b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach. c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.
Nazwa:Silnik serwo AC i sterownik Importowany silnik serwo (oś Y napędzana dwoma silnikami serwo) wraz z wyrafinowanym reduktorem planetarnym zapewnia stabilny, precyzyjny i niezawodny napęd.
	Nazwa:Precyzyjne prowadnice liniowe Zaawansowany system cięcia, moc lasera i ruch serwa doskonale do siebie pasują, importowany precyzyjny system przekładni i napędu zębatkowego, wymienny podwójny stół roboczy, aby zapewnić wyższą prędkość i dokładność obróbki.
Nazwa:Głowica tnąca Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.
	Nazwa:Wysoka prędkość źródła laserowego, precyzyjna linia cięcia i gładka krawędź cięcia

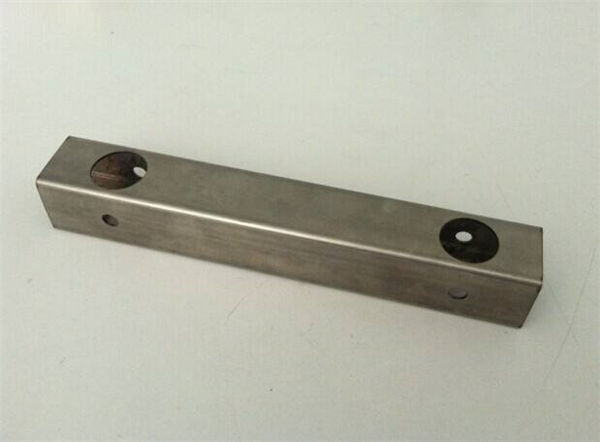

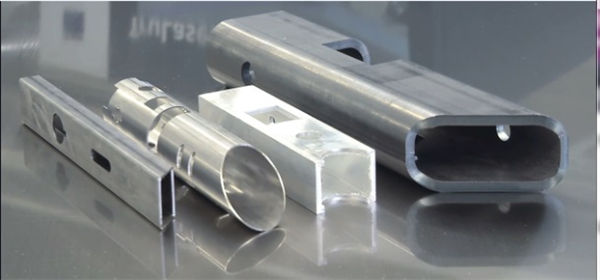

Cięcie próbek

Trening

Po podpisaniu umowy Twoja firma może zorganizować przyjście technologa do naszej fabryki w celu uzyskania podstawowej wiedzy o sprzęcie i niezbędnych elementach operacyjnych, wystarczającego czasu szkolenia około 1-3 dni, treść szkolenia jest następująca:
a) Wspólne szkolenie z oprogramowania do rysowania;
b) Procedury szkolenia dotyczące włączania i wyłączania maszyny;
c) Znaczenie parametrów panelu sterowania i oprogramowania, ustawienie zakresu parametrów;
d) Podstawowe czyszczenie i konserwacja maszyny;
e) Typowe rozwiązywanie problemów sprzętowych;
f) Uwaga na działanie
