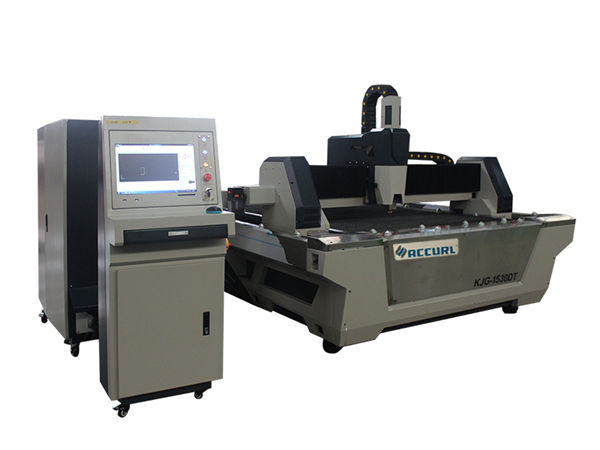

Maszyna do cięcia laserem światłowodowym cnc do cięcia blachy ze stali nierdzewnej ze stołem wymiennym

Szczegóły Produktu

---

Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły pakowania: 1 * pojemnik 40GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union

Szczegółowy opis produktu

---

Podanie::	Cały metal	Grubość cięcia:	SS Do 10 mm, MS Do 22 cm
Typ lasera ::	Błonnik	CNC lub nie ::	tak
Tryb chłodzenia ::	Chłodzenie wodne	Oprogramowanie sterujące ::	Cypcut
Obsługiwany format graficzny:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miejsce pochodzenia::	Chiny
Numer modelu::	TY-6020JB	Zapewniona obsługa posprzedażna:	Inżynierowie dostępni do serwisowania maszyn za granicą
Powtarzająca się dokładność:	+ -0,03 mm	Temperatura robocza::	0 ° C-45 ° C
Wilgotność pracy ::	5%-95%	Źródło lasera:	Chiński lub importowany
Napięcie::	AC380V ± 10% 50 Hz (60 Hz)	Obszar cięcia:	6000 x 2000 mm



Opis produktu

---

Maszyna do cięcia laserem światłowodowym serii JB z pełną osłoną ochronną
Szczególnie nadaje się do stali nierdzewnej, stali węglowej, blachy ocynkowanej i tak dalej.
Szeroko stosowany w produktach z blachy, konstrukcji stalowej, maszynach precyzyjnych, częściach samochodowych, okularach, biżuterii,
tabliczka znamionowa, reklama, rękodzieło, elektronika, zabawki, opakowania i inne branże

Główne cechy maszyny do cięcia laserem światłowodowym

---

Korpus maszyny:
1. Korpus maszyny Taiyi o konstrukcji stalowej 8 mm, obróbka cieplna 600 ℃, precyzyjne spawanie, aby zapewnić 20 lat użytkowania bez deformacji.
2. Suwnica z odlewem ze stopu magnezu, Silna stabilność bez odkształceń, Szybki ruch.
3. Wysokowydajny system strefowy dla palących po obu stronach korpusu maszyny, Silny segmentowy zbieranie kurzu i dymienie, zmniejszy szkody dla pracownika.
4. Importowany precyzyjny reduktor kołnierza i silnik serwo, duża prędkość pracy.
5. 70 noży i 6 prowadnic na łożu maszyny, z zamkniętymi ostrzami w celu zmniejszenia ostrzeżenia maszyny, prowadnice współpracujące z cylindrami w celu łatwego przesyłania i pobierania arkuszy.
6. Elastyczna skrzynia ładunkowa może być umieszczona z przodu i po obu stronach, co jest odpowiednie dla warunków pracy maszyny.

Specyfikacja

---

Medium źródła laserowego	Błonnik
Zakres cięcia (L * W)	6000 mm × 2000 mm
Skok osi Z.	250 mm
Max. prędkość pozycjonowania	120 m / min
Oś X, Y Max. przyspieszyć prędkość	1,0G
Forma chłodzenia	Chłodzenie wodne
Długość fali lasera	1070 nm
Moc wyjściowa źródła laserowego	1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opcjonalny)
Min. zmniejszanie luki	≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.	± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.	± 0,01 mm
Grubość ciętego materiału (według materiału)	0,2 - 25 mm
Model sterownika	Importowany silnik serwo
wymaganie mocy	380 V, 50/60 Hz
Temperatura pracy	0–45 ℃
Ciągły czas pracy	24 godziny
Ciężar maszyny	Około 12000 kg
Całkowity poziom ochrony zasilania	IP54

Tabela referencyjna grubości cięcia

---

Moc lasera	Maksymalna grubość cięcia
	Stal węglowa (mm)	Stal nierdzewna (mm)	Aluminium (mm)	Mosiądz (mm)
800 W.	8	3	1	1
1000 W.	12	4	2	2.5
1500 W.	14	5	4	3
2000 W.	16	6	5	4
3000 W.	22	10	6	8
Powyższy parametr służy wyłącznie jako odniesienie

Zastosowane materiały

---

Stal nierdzewna, stal węglowa, stal stopowa, stal krzemowa, stal sprężynowa, płyta galwanizowana, płyta marynowana, płyta mosiężna, płyta miedziana, płyta aluminiowa itp
Zalety wycinarki laserowej Fibre
1. W porównaniu z tradycyjnym laserem, laser światłowodowy zapewnia lepszą ochronę środowiska:
2. Znacznie niższe zużycie energii: efektywność konwersji fotoelektrycznej lasera światłowodowego 15 razy wyższa niż w przypadku tradycyjnego lasera.
3. Wyższa jakość plamki lasera: jednomodułowe źródło lasera
4. Niższe zużycie: części zamienne są tylko soczewkami ochronnymi i dyszą. Zużycie energii elektrycznej od 6 kW do 16 kW przy różnej mocy lasera.
5. Wysoce automatyzacja: przyjmuje cyfrowe sterowanie, możemy bezpośrednio importować plik z programu AUTO CAD do oprogramowania do cięcia, można wycinać dowolne artefakty, ponadto istnieje inteligentna funkcja składu, dzięki czemu można w największym stopniu zaoszczędzić koszty surowców.
6. Wysoka wydajność cięcia: Ze względu na właściwości transmisyjne lasera, maszyna do cięcia laserowego została wyposażona w wiele zestawów stołu roboczego CNC do realizacji sterowania numerycznego. Wystarczy zmienić program CNC, aby wycinać różne kształty, a także do cięcia dwuwymiarowego i trójwymiarowego.

Szczegółowe obrazy

---

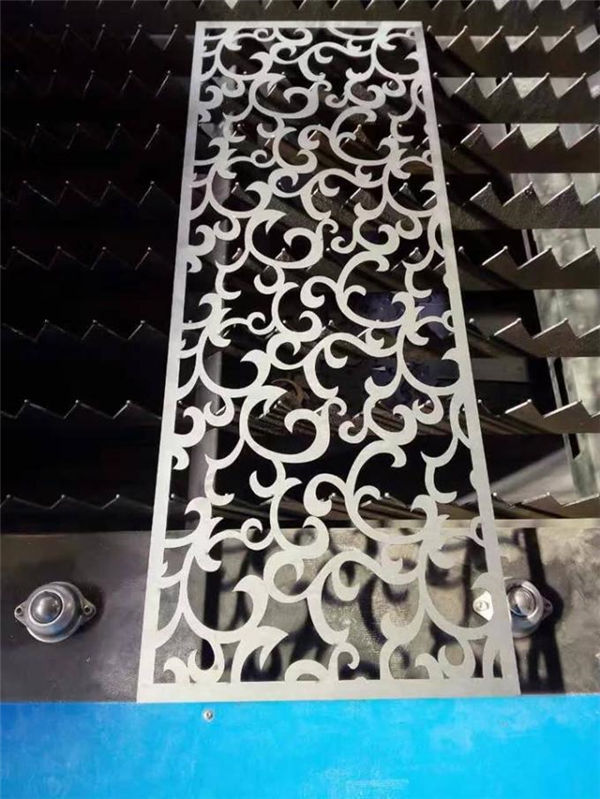

Cięcie próbek

---

Trening

---

Obsługa posprzedażna, od szkolenia do instalacji maszyny (3 sposoby):
1. Szkolenie wideo i instrukcja obsługi w języku angielskim, które zostaną zaoferowane do instalacji, obsługi, konserwacji i rozwiązywania problemów, oraz przewodnik techniczny, który będzie oferowany przez e-mail, faks, telefon / WhatsApp / skype // i tak dalej, kiedy się spotkasz niektóre problemy z instalacją, użyciem lub regulacją.
2.Twoja firma może zorganizować przyjście technologa do naszej fabryki w celu zdobycia podstawowej wiedzy na temat sprzętu i niezbędnych elementów operacyjnych, wystarczającego czasu szkolenia około 3-5 dni, treść szkolenia jest następująca:
a) Wspólne szkolenie z oprogramowania do rysowania;
b) Procedury szkolenia dotyczące włączania i wyłączania maszyny;
c) Znaczenie parametrów panelu sterowania i oprogramowania, ustawienie zakresu parametrów
d) Podstawowe czyszczenie i konserwacja maszyny;
e) Typowe rozwiązywanie problemów sprzętowych;
f) Uwaga na działanie.
3. Usługa szkolenia instruktażowego od drzwi do drzwi. wiza, koszty podróży i zakwaterowanie będą na koszt klienta. Podczas szkolenia lepiej jest zapewnić tłumacza dla obu naszych inżynierów. Czas szkolenia: 3-5 dni.

Gwarancja

---

a) .1 Rok dla całej maszyny (uszkodzenia spowodowane przez człowieka są negocjowane.).
b). źródło Laser 2 lata gwarancji
c) .Długoterminowa konserwacja i dostawa części zamiennych
d) Bezpłatne szkolenie dla personelu obsługi. (inżynier może wyjechać za granicę jest negocjowany).
