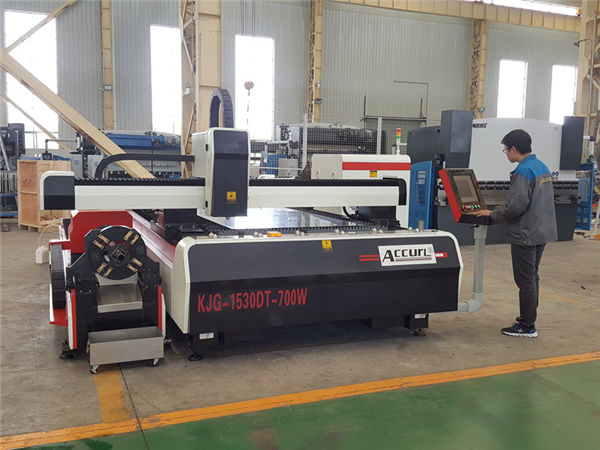

laserowa maszyna do cięcia blachy aluminiowej do konwersji fotoelektrycznej

laserowa maszyna do cięcia blachy aluminiowej do konwersji fotoelektrycznej

Szczegóły Produktu

Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły pakowania: 1 * pojemnik 40GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union

Szczegółowy opis produktu

Podanie::Cały metalGrubość cięcia:SS Upto 12mm, MS Upto 22cm
Typ lasera ::Importowany oryginalny laser światłowodowyGrubość cięcia:12 mm (stal węglowa) 5 mm SS
Min. Szerokość linii:0,1 mmOprogramowanie sterujące ::Cypcut
Obsługiwany format graficzny:AI, BMP, DST, DWG, DXF, DXP, LAS, PLTNazwa handlowa::TAJYI LASER
Powtarzająca się dokładność:+/- 0,03 mmTemperatura robocza::0 ° C-45 ° C
Tryb chłodzenia:Chłodzenie wodneŹródło lasera:IPG / Nlight / Raycus / Max
Napięcie::AC380V ± 10% 50 Hz (60 Hz)Obszar cięcia:3000x1500 mm

Zaletą lasera światłowodowego

1) Doskonała jakość wiązki: mniejsza średnica ogniskowania i wysoka wydajność pracy, wysoka jakość.
2) Wysoka prędkość cięcia: Prędkość cięcia jest większa niż 60 m / min
3) Stabilna praca: przyjęcie światowych importerów laserów światłowodowych, stabilna wydajność, kluczowe części mogą
osiągnąć 100 000 godzin;
4) Wysoka wydajność konwersji fotoelektrycznej: porównaj z wycinarką laserową CO2,
laserowa maszyna tnąca ma trzykrotnie większą efektywność konwersji fotoelektrycznej
5) Niski koszt i niskie koszty utrzymania: Oszczędzaj energię i chroń środowisko. Współczynnik konwersji fotoelektrycznej
wynosi do 25-30%. Niskie zużycie energii elektrycznej, to tylko około 20% -30% tradycyjnego lasera CO2
maszyna do cięcia. Transmisja linii światłowodowej nie wymaga odbijania soczewki, oszczędza koszty konserwacji;
6) Łatwe operacje: transmisja linii światłowodowej, brak regulacji ścieżki optycznej;
7) Super elastyczne efekty optyczne: zwarta konstrukcja, łatwe do elastycznego wymagania produkcyjne.

Cecha i własność

1. Maszyna cieszy się dobrą wydajnością przy wysokiej prędkości cięcia, wysokiej wydajności, bezpieczeństwie i stabilności. Zaletą lasera półprzewodnikowego z pompą diodową jest dłuższa żywotność, bezpłatna konserwacja i najwyższy stopień IPCE. Zapewnia również niewielki kąt rozbieżności i dobrej jakości wiązkę światła.
2. Plamka świetlna cieszy się dobrą jakością. A maszyna lekko się zniekształca. Poza tym materiał może mieć gładki i ładny wygląd.
3.Po obróbce hartowniczej rama o wysokiej sztywności ma wysoką wydajność pochłaniania wibracji. Rama o konstrukcji bramowej jest przetwarzana jednoetapowo w dużym centrum obróbczym bramowym CNC. Dzięki zoptymalizowanej strukturze maszyna cieszy się stabilnością i wysoką dokładnością, którą można kontrolować w zakresie 0,01 mm / m.
4. Importowany serwosilnik, planetarny reduktor i wyrafinowany mechanizm napędu w kierunku zapewniają stabilność i dokładność.
5. Intuicyjny interfejs HMI z wieloma praktycznymi funkcjami jest łatwy w obsłudze.
6. Importowane koło zębate stożkowe, zębatka spiralna, prowadnica liniowa zapewniają bardzo precyzyjny kierunek jazdy.
7. System automatycznej wysokości i antykolizyjny automatycznie dostosowuje hermetyczną głowicę tnącą na odpowiedniej wysokości, aby ciąć w ustalonej odległości.
8.Zasilanie maszyny jest zaprojektowane z automatyczną ochroną bezpieczeństwa i wyposażone w alarm awarii.
9. Dzięki modnemu, delikatnemu i artystycznemu wzornictwu kompaktowa maszyna zajmuje mniejszą powierzchnię podłogową bez porozrzucanych części. I obsługa maszyny jest łatwa.

Specyfikacja

Medium źródła laserowegoBłonnik
Zakres cięcia (L * W)3000 mm × 15000 mm
Skok osi Z.250 mm
Max. prędkość pozycjonowania120 m / min
Oś X, Y Max. przyspieszyć prędkość1,0G
Forma chłodzeniaChłodzenie wodne
Długość fali lasera1070 nm


Moc wyjściowa źródła laserowego



500 W / 1000 W / 1500 W / 2000 W.

2500 W / 3000 W / 4000 W.

(Opcjonalny)

Min. zmniejszanie luki≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.± 0,01 mm
Grubość ciętego materiału (według materiału)0,2 - 25 mm
Model sterownikaImportowany silnik serwo
wymaganie mocy380 V, 50/60 Hz
Temperatura pracy0–45 ℃
Ciągły czas pracy24 godziny
Ciężar maszynyOkoło 12000 kg
Całkowity poziom ochrony zasilaniaIP54

Cięcie materiałów

Laser światłowodowy może ciąć wszelkiego rodzaju metale nieżelazne, takie jak miedź, aluminium, materiały o wysokim współczynniku odbicia i wolfram, może również ciąć stal nierdzewną, stal węglową, stal manganową, blachę ocynkowaną, aluminiową płytę ze stopu złota i inne rzadkie metale.

Przemysł aplikacji

Maszyna do cięcia laserem światłowodowym może być szeroko stosowana w lotnictwie, lotnictwie, elektronice, windach, sprzęcie medycznym, kuchni elektrycznej, częściach samochodowych, sprzęcie elektrycznym, pozłacanych szafach podwoziowych, sprzęcie mechanicznym, sprzęcie oświetleniowym, znakach reklamowych, sprzęcie ekspozycyjnym, wszelkiego rodzaju wyroby metalowe, obróbka skrawaniem blach i inne branże.

Szczegółowe obrazy





Nazwa:Korpus maszyny i akcesoria

a. 600 ℃ obróbka cieplna, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji.
b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach.
c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.

Nazwa:Silnik serwo AC i sterownik

Importowany serwosilnik (oś Y napędzana przez dwa serwosilniki) wraz z wyrafinowanym reduktorem planetarnym zapewnia stały, precyzyjny i niezawodny napęd.





Nazwa:Precyzyjne prowadnice liniowe

Zaawansowany system cięcia, moc lasera i ruch serwa idealnie do siebie pasują, importowany precyzyjny system przekładni i napęd zębatki, wymienny podwójny stół roboczy, aby zapewnić wyższą szybkość i dokładność przetwarzania.

Nazwa:Głowica tnąca



Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.





Nazwa:Źródło laserowe

duża prędkość, precyzyjna linia cięcia i gładkie ostrze

Usługa przedsprzedażna

1. Bezpłatne cięcie próbek,
Aby bezpłatnie wycinać / testować próbki, prześlij nam swój plik CAD, zrobimy to tutaj i zrobimy wideo, aby pokazać ci wycięcie lub wyślę próbkę, aby sprawdzić jakość cięcia.
2. Indywidualna konstrukcja maszyny
Zgodnie z wnioskiem klienta możemy odpowiednio zmienić naszą maszynę, aby zapewnić jej wygodę i wysoką wydajność produkcji.

Serwis po sprzedaży

A. Maszyna zostanie dostarczona z filmem szkoleniowym i instrukcją obsługi w języku angielskim do instalacji, obsługi, konserwacji i rozwiązywania problemów, a także przekaże przewodnik techniczny za pośrednictwem poczty elektronicznej, faksu, telefonu, skype….
B. Oferujemy technik do strony klienta do instalacji i szkolenia, klient pokrywa wizę, bilet, lokalne koszty utrzymania.
C. Klient może przyjechać do naszej fabryki na szkolenie. Oferujemy szkolenia w zakresie instalacji, obsługi, rozwiązywania problemów z maszyną i konserwacji.
Podczas szkolenia w naszych warsztatach oferujemy bezpłatne szkolenie i koszty utrzymania przez 7 dni, limit 2 osób.

Gwarancja

a) .1 Rok dla całej maszyny (uszkodzenia spowodowane przez człowieka są negocjowane.).
b). źródło Laser 2 lata gwarancji
c) .Długoterminowa konserwacja i dostawa części zamiennych
d) Bezpłatne szkolenie dla personelu obsługi. (inżynier może wyjechać za granicę jest negocjowany).
