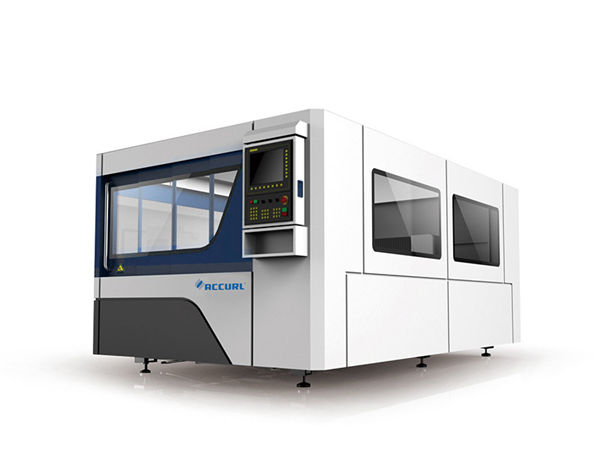

maszyny do cięcia laserem światłowodowym grubości cięcia

Szczegóły Produktu

Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły pakowania: 1 * pojemnik 40GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union

Szczegółowy opis produktu

Podanie::	Cały metal	Grubość cięcia:	SS Upto 12mm, MS Upto 22cm
Typ lasera ::	Importowany oryginalny laser światłowodowy	Nazwa:	Maszyna do cięcia laserem światłowodowym
Min. Szerokość linii:	0,1 mm	Obsługiwany format graficzny:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT
Maksymalne przyspieszenie:	1G	Powtarzająca się dokładność:	+/- 0,03 mm
Temperatura robocza::	0 ° C-45 ° C	Tryb chłodzenia:	Chłodzenie wodne
Waga (kg):	8600	Napięcie::	AC380V ± 10% 50 Hz (60 Hz)
Obszar cięcia:	3000x1500 mm	Produkt:	Maszyny do cięcia laserem światłowodowym Grubość cięcia SS Do 12 mm, 3000 x 1500 mm

Zaleta maszyny do cięcia metalu laserem światłowodowym

1. Doskonała jakość ścieżki: mniejsza kropka lasera i wysoka wydajność pracy, wysoka jakość.
2. Wysoka prędkość skrawania: prędkość skrawania jest 2-3 razy większa niż w przypadku tej samej maszyny do cięcia laserem CO2.
3. Stabilne działanie: zastosuj światowe lasery światłowodowe importowane, stabilny pe
wydajność, kluczowe części mogą osiągnąć 100 000 godzin;
4. Wysoka wydajność konwersji fotoelektrycznej: porównaj z maszyną do cięcia laserem CO2, laserowa maszyna do cięcia ma trzykrotnie większą wydajność konwersji fotoelektrycznej.
5. Niski koszt: Oszczędzaj energię i chroń środowisko. Współczynnik konwersji fotoelektrycznych wynosi do 25-30%. Niskie zużycie energii elektrycznej, to tylko około 20% -30% tradycyjnej wycinarki laserowej CO2.
6. Niskie koszty utrzymania: transmisja linii światłowodowej nie wymaga odbijania soczewki, oszczędza koszty utrzymania;
7 Łatwa obsługa: transmisja linii światłowodowej, brak regulacji ścieżki optycznej.

Główne cechy maszyny do cięcia laserem światłowodowym

1) Przyjęcie znanego na całym świecie źródła laserowego Dlaser Fibre Niemcy i głowicy tnącej Mech Laserowy USA i
System Dynamic Focus może precyzyjnie ciąć i dziurkować różnego rodzaju materiały metalowe
i duża prędkość.
2) Ponieważ laser jest transmitowany przez światłowód, nie ma potrzeby konserwacji ani dostosowywania ścieżki optycznej lasera.
To znacznie zmniejsza wskaźnik awaryjności maszyn i wydłuża żywotność.
3) Obszar cięcia w dużym formacie spełnia wymagania różnych rodzajów obróbki metali.

Specyfikacja

Medium źródła laserowego	Błonnik
Zakres cięcia (L * W)	3000 mm × 15000 mm
Skok osi Z.	250 mm
Max. prędkość pozycjonowania	120 m / min
Oś X, Y Max. przyspieszyć prędkość	1,0G
Forma chłodzenia	Chłodzenie wodne
Długość fali lasera	1070 nm
Moc wyjściowa źródła laserowego	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opcjonalny)
Min. zmniejszanie luki	≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.	± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.	± 0,01 mm
Grubość ciętego materiału (według materiału)	0,2 - 25 mm
Model sterownika	Importowany silnik serwo
wymaganie mocy	380 V, 50/60 Hz
Temperatura pracy	0–45 ℃
Ciągły czas pracy	24 godziny
Ciężar maszyny	Około 8600 kg
Całkowity poziom ochrony zasilania	IP54

Tabela referencyjna grubości cięcia

Moc lasera	Maksymalna grubość cięcia
Moc lasera	Stal węglowa (mm)	Stal nierdzewna (mm)	Aluminium (mm)	Mosiądz (mm)
700 W.	8	3	1	1
1000 W.	12	4	2	2.5
1500 W.	14	5	4	3
2000 W.	16	6	5	4
3000 W.	22	10	6	8
Powyższy parametr służy wyłącznie jako odniesienie

Materiały aplikacyjne

Sprzęt do cięcia laserem światłowodowym nadaje się do cięcia metalu, takiego jak blacha ze stali nierdzewnej, blacha ze stali miękkiej, blacha ze stali węglowej, blacha ze stali stopowej, blacha ze stali sprężynowej, blacha żelazna, żelazo ocynkowane, blacha ocynkowana, blacha aluminiowa, blacha miedziana, blacha mosiężna, blacha brązowa , Złota płyta, Srebrna płyta, Tytanowa płyta, Blacha, Blacha, rury i rury itp.

Branże aplikacji

Maszyny do cięcia laserem światłowodowym są szeroko stosowane w produkcji billboardów, reklam, znaków, oznakowań, liter metalowych, listów LED, artykułów kuchennych, listów reklamowych, obróbki blachy, komponentów i części metalowych, wyrobów żelaznych, podwozi, stojaków i szafek, rzemiosła metalowego, wyroby metalowe, cięcie paneli wind, sprzęt, części samochodowe, oprawka do okularów, części elektroniczne, tabliczki znamionowe itp.

Szczegółowe obrazy

	Nazwa:Korpus maszyny i akcesoria a. Obróbka cieplna 600 ℃, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji. b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach. c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.
Nazwa:Silnik serwo AC i sterownik Importowany silnik serwo (oś Y napędzana dwoma silnikami serwo) wraz z wyrafinowanym reduktorem planetarnym zapewnia stabilny, precyzyjny i niezawodny napęd.
	Nazwa:Precyzyjne prowadnice liniowe Zaawansowany system cięcia, moc lasera i ruch serwa doskonale do siebie pasują, importowany precyzyjny system przekładni i napędu zębatkowego, wymienny podwójny stół roboczy, aby zapewnić wyższą prędkość i dokładność obróbki.
Nazwa:Głowica tnąca Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.
	Nazwa:Wysoka prędkość źródła laserowego, precyzyjna linia cięcia i gładka krawędź cięcia

Cięcie próbek

Trening

Obsługa posprzedażna, od szkolenia do instalacji maszyny (3 sposoby):

1. Szkolenie wideo i instrukcja obsługi w języku angielskim, które zostaną zaoferowane do instalacji, obsługi, konserwacji i rozwiązywania problemów, oraz przewodnik techniczny, który będzie oferowany przez e-mail, faks, telefon / WhatsApp / skype // i tak dalej, kiedy się spotkasz niektóre problemy z instalacją, użyciem lub regulacją.
2.Twoja firma może zorganizować przyjście technologa do naszej fabryki w celu zdobycia podstawowej wiedzy na temat sprzętu i niezbędnych elementów operacyjnych, wystarczającego czasu szkolenia około 3-5 dni, treść szkolenia jest następująca:
a) Wspólne szkolenie z oprogramowania do rysowania;
b) Procedury szkolenia dotyczące włączania i wyłączania maszyny;
c) Znaczenie parametrów panelu sterowania i oprogramowania, ustawienie zakresu parametrów
d) Podstawowe czyszczenie i konserwacja maszyny;
e) Typowe rozwiązywanie problemów sprzętowych;
f) Uwaga na działanie.
3. Usługa szkolenia instruktażowego od drzwi do drzwi. wiza, koszty podróży i zakwaterowanie będą na koszt klienta. Podczas szkolenia lepiej jest zapewnić tłumacza dla obu naszych inżynierów. Czas szkolenia: 3-5 dni.

Gwarancja

a) .1 Rok dla całej maszyny (uszkodzenia spowodowane przez człowieka są negocjowane.).
b). źródło Laser 2 lata gwarancji
c) .Długoterminowa konserwacja i dostawa części zamiennych
d) Bezpłatne szkolenie dla personelu obsługi. (inżynier może wyjechać za granicę jest negocjowany).

Pakowanie i wysyłka

1.Nasza drewniana obudowa jest po zabiegu fumigacji. Nie trzeba przeprowadzać kontroli drewna, oszczędzając czas wysyłki.
2. Wszystkie części zapasowe maszyny zostały pokryte niektórymi miękkimi materiałami, głównie przy użyciu wełny perłowej.
Unikając wszelkich szkód, które mogą się zdarzyć w procesie dostawy, a następnie szczelnie przykryjemy plastik, owiniemy go, upewnij się, że nienaruszone pokryte miękkie materiały, unikając również wodoodporności i odporne na rdzę.
3.Najwyższym jest drewniana obudowa ze stałym szalunkiem.
4. Dno drewnianej skrzynki ma mocny podnośnik żelazny, wygodny do przenoszenia i transportu.
