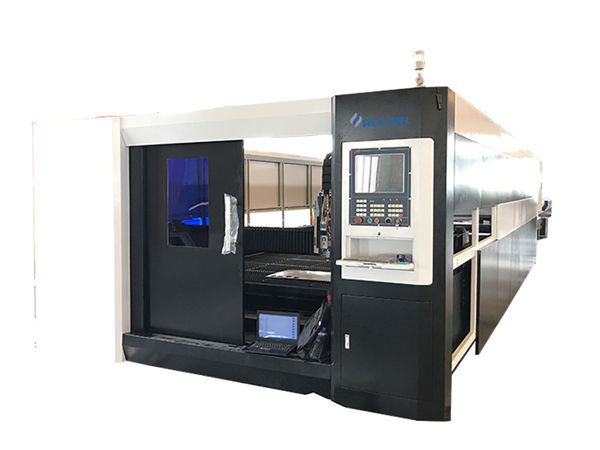

laserowa maszyna do cięcia laserem włókien stalowych do stali nierdzewnej

Szczegóły Produktu

Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły pakowania: 1 * pojemnik 40GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union
Możliwość zasilania: 150 zestawów

Szczegółowy opis produktu

Podanie::	Cały metal	Grubość cięcia:	SS Upto 12mm, MS Upto 22cm
Typ lasera ::	Błonnik	Częstotliwość pulsowania:	1-2000 Hz
System pozycjonowania:	Czerwone światło	Oprogramowanie sterujące ::	Cypcut
Obsługiwany format graficzny:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Miejsce pochodzenia::	Chiny
Numer modelu::	TY-6020JB	Zapewniona obsługa posprzedażna:	Inżynierowie dostępni do serwisowania maszyn za granicą
Powtarzająca się dokładność:	+ -0,03 mm	Temperatura robocza::	0 ° C-45 ° C
Wilgotność pracy ::	5%-95%	Źródło lasera:	Chiński lub importowany
Napięcie::	AC380V ± 10% 50 Hz (60 Hz)	Obszar cięcia:	6000 * 2000 mm
Nazwa produktu:	Maszyna do cięcia laserem światłowodowym z blachy stalowej TY-6020JB

Zaletą lasera światłowodowego

1. W porównaniu z tradycyjnym laserem, laser światłowodowy zapewnia lepszą ochronę środowiska
2. Znacznie niższe zużycie energii: efektywność konwersji fotoelektrycznej lasera światłowodowego 15 razy wyższa niż w przypadku tradycyjnego lasera.
3. Wyższa jakość plamki lasera: jednomodułowe źródło lasera
4. Niższe zużycie: zużycie energii elektrycznej jest niższe niż 7 kW na godzinę.

Główne cechy maszyny do cięcia laserem światłowodowym

Korpus maszyny:
1. Korpus maszyny Taiyi o konstrukcji stalowej 8 mm, obróbka cieplna 600 ℃, precyzyjne spawanie, aby zapewnić 20 lat użytkowania bez deformacji.

2. Suwnica z odlewem ze stopu magnezu, Silna stabilność bez odkształceń, Szybki ruch.

3. Wysokowydajny system strefowy dla palących po obu stronach korpusu maszyny, Silny segmentowy zbieranie kurzu i dymienie, zmniejszy szkody dla pracownika.

4. Importowany precyzyjny reduktor kołnierza i silnik serwo, duża prędkość pracy.

5. 70 noży i 6 prowadnic na łożu maszyny, z zamkniętymi ostrzami w celu zmniejszenia ostrzeżenia maszyny, prowadnice współpracujące z cylindrami w celu łatwego przesyłania i pobierania arkuszy.

6. Elastyczna skrzynia ładunkowa może być umieszczona z przodu i po obu stronach, co jest odpowiednie dla warunków pracy maszyny.

Specyfikacja

Medium źródła laserowego	Błonnik
Zakres cięcia (L * W)	6000 mm × 2000 mm
Skok osi Z.	250 mm
Max. prędkość pozycjonowania	120 m / min
Oś X, Y Max. przyspieszyć prędkość	1,0G
Forma chłodzenia	Chłodzenie wodne
Długość fali lasera	1070 nm
Moc wyjściowa źródła laserowego	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opcjonalny)
Min. zmniejszanie luki	≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.	± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.	± 0,01 mm
Grubość ciętego materiału (według materiału)	0,2 - 25 mm
Model sterownika	Importowany silnik serwo
wymaganie mocy	380 V, 50/60 Hz
Temperatura pracy	0–45 ℃
Ciągły czas pracy	24 godziny
Ciężar maszyny	Około 12000 kg
Całkowity poziom ochrony zasilania	IP54

Tabela referencyjna grubości cięcia

Moc lasera	Maksymalna grubość cięcia
Moc lasera	Stal węglowa (mm)	Stal nierdzewna (mm)	Aluminium (mm)	Mosiądz (mm)
700 W.	8	3	1	1
1000 W.	12	4	2	2.5
1500 W.	14	5	4	3
2000 W.	16	6	5	4
3000 W.	22	10	6	8
Powyższy parametr służy wyłącznie jako odniesienie

Zastosowane materiały

Stal nierdzewna, stal węglowa, stal stopowa, stal krzemowa, stal sprężynowa, płyta galwanizowana, płyta marynowana, płyta mosiężna, płyta miedziana, płyta aluminiowa itp

Szczegółowe obrazy

	Nazwa:Korpus maszyny i akcesoria a. 600 ℃ obróbka cieplna, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji. b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach. c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.
Nazwa:Silnik serwo AC i sterownik Importowany serwosilnik (oś Y napędzana przez dwa serwosilniki) wraz z wyrafinowanym reduktorem planetarnym zapewnia stały, precyzyjny i niezawodny napęd.
	Nazwa:Precyzyjne prowadnice liniowe Zaawansowany system cięcia, moc lasera i ruch serwa idealnie do siebie pasują, importowany precyzyjny system przekładni i napęd zębatki, wymienny podwójny stół roboczy, aby zapewnić wyższą szybkość i dokładność przetwarzania.
Nazwa:Głowica tnąca Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.
	Nazwa:Źródło laserowe duża prędkość, precyzyjna linia cięcia i gładkie ostrze

Nazwa:Korpus maszyny i akcesoria

a. 600 ℃ obróbka cieplna, 24 godziny chłodzenia w piekarniku, dokładne spawanie z ochroną CO2, aby zapewnić 20 lat użytkowania bez deformacji.
b.Synchroniczne osie X / Y / Z: Oś Z może pracować 150 mm, co jest odpowiednie do cięcia wielu rodzajów blach.
c. Wysoka jakość gwarantuje jego trwałość i łatwiejszą konserwację.

Nazwa:Silnik serwo AC i sterownik

Importowany serwosilnik (oś Y napędzana przez dwa serwosilniki) wraz z wyrafinowanym reduktorem planetarnym zapewnia stały, precyzyjny i niezawodny napęd.

Nazwa:Precyzyjne prowadnice liniowe

Zaawansowany system cięcia, moc lasera i ruch serwa idealnie do siebie pasują, importowany precyzyjny system przekładni i napęd zębatki, wymienny podwójny stół roboczy, aby zapewnić wyższą szybkość i dokładność przetwarzania.

Nazwa:Głowica tnąca

Bezdotykowa głowica tnąca ma funkcję automatycznego śledzenia wysokości i zapobiegania kolizji, co znacznie poprawia prędkość cięcia, płynność i dokładność cięcia przy tej samej mocy wyjściowej. Jednym słowem można zwiększyć wydajność cięcia.

Nazwa:Źródło laserowe

duża prędkość, precyzyjna linia cięcia i gładkie ostrze

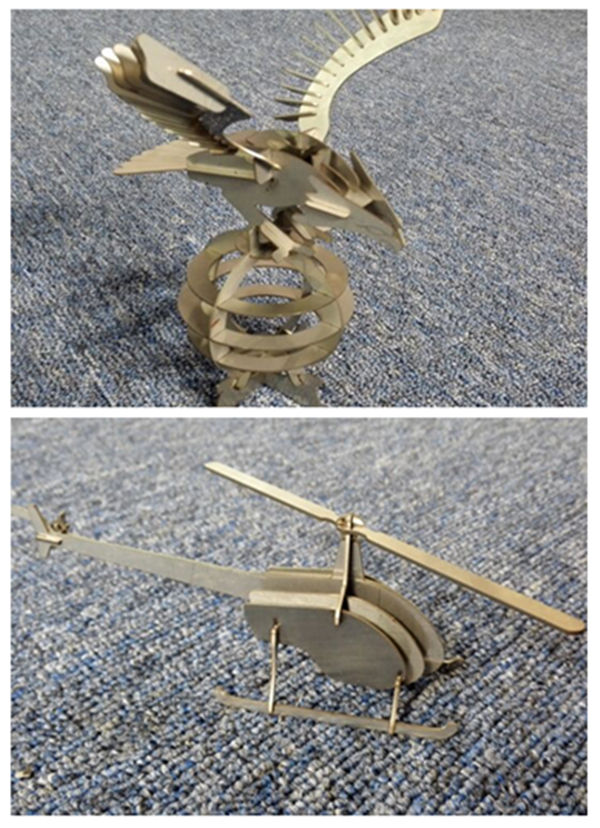

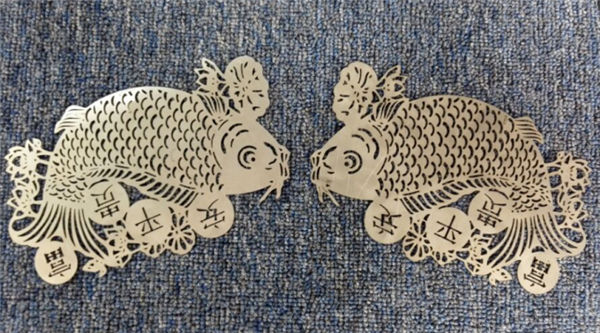

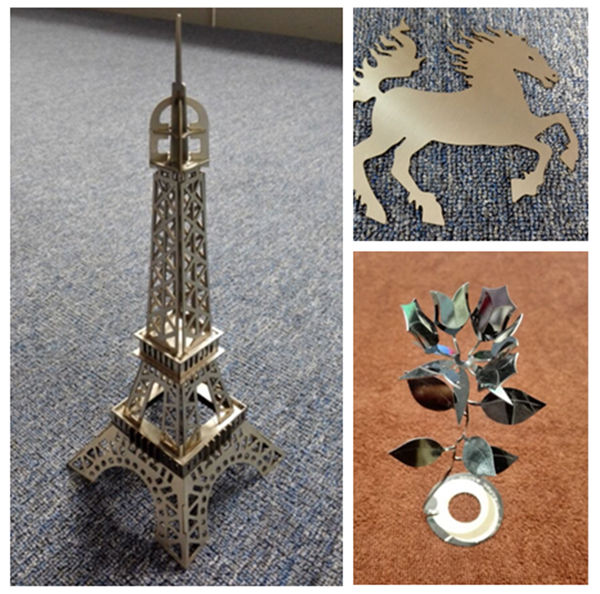

Cięcie próbek

Trening

Obsługa posprzedażna, od szkolenia do instalacji maszyny (3 sposoby):
1. Szkolenie wideo i instrukcja obsługi w języku angielskim, które zostaną zaoferowane do instalacji, obsługi, konserwacji i rozwiązywania problemów, oraz przewodnik techniczny, który będzie oferowany przez e-mail, faks, telefon / WhatsApp / skype // i tak dalej, kiedy się spotkasz niektóre problemy z instalacją, użyciem lub regulacją.
2. Twoja firma może zorganizować przyjście technologa do naszej fabryki w celu zdobycia podstawowej wiedzy o sprzęcie i niezbędnych elementach operacyjnych, wystarczającego czasu szkolenia około 3-5 dni, treść szkolenia jest następująca:
a) Wspólne szkolenie z oprogramowania do rysowania;
b) Procedury szkolenia dotyczące włączania i wyłączania maszyny;
c) Znaczenie parametrów panelu sterowania i oprogramowania, ustawienie zakresu parametrów
d) Podstawowe czyszczenie i konserwacja maszyny;
e) Typowe rozwiązywanie problemów sprzętowych;
f) Uwaga na działanie.
3. Usługa szkolenia instruktażowego od drzwi do drzwi. wiza, koszty podróży i zakwaterowanie będą na koszt klienta. Podczas szkolenia lepiej jest zapewnić tłumacza dla obu naszych inżynierów. Czas szkolenia: 3-5 dni.

Gwarancja

za). 1 Rok dla całej maszyny do wycinarki laserowej z metalowymi włóknami. (Obrażenia wywołane przez człowieka są negocjowane.).
b). Źródło lasera 2 lata gwarancji
do). Dożywotnia konserwacja i dostawa części zamiennych
re). Bezpłatne szkolenie dla personelu operacyjnego. (inżynier może wyjechać za granicę jest negocjowany).
