Szczegóły Produktu
Szczegółowy opis produktu
Obszar cięcia: | 1500 * 3000 mm | Tryb chłodzenia: | Chłodzenie wodne |
---|---|---|---|
Moc lasera: | 1000 W. | Maksymalne obciążenie stołu roboczego: | 1000 kg |
Dokładność pozycjonowania: | ± 0,05 Mm | Pakiet transportowy: | Pokrowiec ze zdatnej do żeglugi sklejki |
Klasa techniczna: | Laser ciągły | Podanie: | Maszyny rolnicze, przemysł motoryzacyjny, przemysł reklamowy, obróbka metali |
Opis produktu

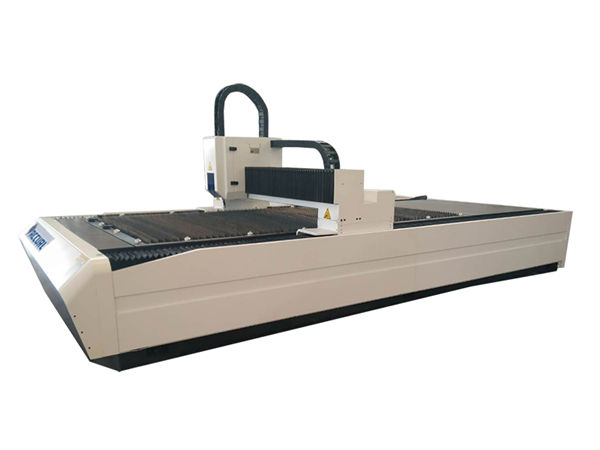

1. Mocna rama jest całkowicie spawana, wyżarzania w wysokiej temperaturze i odprężania, aby zapewnić brak deformacji.
2. Importowana przekładnia / zębatka i zębnik o wysokiej precyzji ze śrubą kulową, precyzyjna prowadnica liniowa.
3. Importowany silnik serwo i napęd, importowana precyzyjna skrzynia biegów o wysokiej sztywności.
Wyposażony w urządzenie do automatycznego smarowania, z systemem usuwania kurzu i usuwania dymu w obszarze cięcia.
4.Modularna struktura generatora laserowego, wysoka wydajność i brak konieczności konserwacji
Profesjonalne oprogramowanie do cięcia laserowego, łatwe, wygodne i inteligentne w obsłudze, z łatwością projektuje wszelkiego rodzaju grafiki i teksty do cięcia.
Zalety w stosunku do innych maszyn do cięcia
1. Bardzo wysoka wydajność konwersji fotoelektrycznej może wynosić do około 30%. Tak więc maszyna działa z najniższym zużyciem energii w porównaniu do innych laserowych maszyn tnących o tej samej mocy wyjściowej. Zatem koszt cięcia jest najniższy.
2. W przypadku dobrej jakości wiązki laserowej z włókna podwójnie platerowanego (DCF) punkt skupienia jest bardzo drobny, a szew tnący jest bardzo równy i dokładny. Wtedy wydajność może być wyższa, a jakość lepsza.
3. Stosunek powierzchni do objętości (SVR) ośrodka wzmocnienia jest duży.
4. Ścieżka światła składa się całkowicie z lasera światłowodowego i lasera światłowodowego, które są łączone ze sobą w oparciu o technologię łączenia kabli. A cała ścieżka światła jest zamknięta w falowodzie lasera światłowodowego.
5. Brak gazu roboczego lasera i można rozpocząć cięcie po prostu przez nadmuch powietrza. Transmisja światłowodowa nie wymaga lusterek odblaskowych. Jednym słowem, maszyna znacznie zmniejsza koszty konserwacji.
6. Wydajność jest bardzo stabilna i niezawodna dzięki zastosowaniu modułu lasera z pompą diodową. Nie trzeba dostosowywać ścieżki światła. Dzięki temu obsługa i konserwacja maszyny jest łatwa.
7. Kluczowe jednostki mają żywotność 100 tysięcy godzin.
8. Można dostosować wysoką moc wyjściową od 200 do 4000 w.
9. Maszyna kosztuje niewiele wody i energii. A maszyna nie wymaga gazu. Zatem koszty eksploatacji są niższe.
Jakie materiały może wyciąć nasza maszyna?
Materiał | Grubość cięcia (mm) | Tnący prędkość (m / min) | Cięcie gazu | Ciśnienie cięcia | Dysza | Kolimator / Focus |
Stal węglowa | 0.5 | 30-40 | Powietrze | 6 | 1,5 pojedyncza warstwa | 75/125 |
0.8 | 20-25 | Powietrze | 8 | 1,5 pojedyncza warstwa | 75/125 | |
1 | 18-22 | Powietrze | 10 | 2.0 pojedyncza warstwa | 75/125 | |
2 | 5-6.5 | Tlen | 3.5 | 1.2 podwójna warstwa | 75/125 | |
3 | 3-3.5 | Tlen | 0.5-1 | 1.2 podwójna warstwa | 75/125 | |
4 | 2-2.3 | Tlen | 0.5 | 1.2 podwójna warstwa | 75/125 | |
5 | 1.5-1.8 | Tlen | 0.5 | 1.2 podwójna warstwa | 75/125 | |
6 | 1.2-1.4 | Tlen | 0.5 | 1,5 podwójna warstwa | 75/125 | |
8 | 0.9-1.2 | Tlen | 0.5 | 2.0 podwójna warstwa | 75/125 | |
10 | 0.7-0.8 | Tlen | 0.5 | 2,5 podwójna warstwa | 75/125 | |
12 | 0.5-0.65 | Tlen | 0.5 | 2,5 podwójna warstwa | 75/125 | |
Stal nierdzewna | 0.5 | 30-40 | Azot | 7 | 1,5 pojedyncza warstwa | 75/125 |
0.8 | 22-25 | Azot | 10 | 1,5 pojedyncza warstwa | 75/125 | |
1 | 20-23 | Azot | 12 | 1,5 pojedyncza warstwa | 75/125 | |
2 | 6-7 | Azot | 15 | 2.0 pojedyncza warstwa | 75/125 | |
3 | 2.5-2.8 | Azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
4 | 0.8-1.2 | Azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
5 | 0.6-0.8 | Azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
Aluminium | 0.5 | 20-25 | Powietrze / azot | 8 | 1,5 pojedyncza warstwa | 75/125 |
0.8 | 15-18 | Powietrze / azot | 9 | 1,5 pojedyncza warstwa | 75/125 | |
1 | 10-12 | Powietrze / azot | 12 | 1,5 pojedyncza warstwa | 75/125 | |
2 | 3-3.5 | Powietrze / azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
3 | 1-1.5 | Powietrze / azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
Mosiądz | 0.5 | 22-30 | Azot | 12 | 1,5 pojedyncza warstwa | 75/125 |
0.8 | 13-17 | Azot | 12 | 1,5 pojedyncza warstwa | 75/125 | |
1 | 10-12 | Azot | 15 | 1,5 pojedyncza warstwa | 75/125 | |
2 | 2-3 | Azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
3 | 1-1.3 | Azot | 18 | 2.0 pojedyncza warstwa | 75/125 | |
Miedź | 0.5 | 15-18 | Tlen | 12 | 1,5 pojedyncza warstwa | 75/125 |
0.8 | 8-12 | Tlen | 12 | 1,5 pojedyncza warstwa | 75/125 | |
1 | 5-7 | Tlen | 12 | 1,5 pojedyncza warstwa | 75/125 | |
2 | 0.8-1.2 | Tlen | 15 | 2.0 pojedyncza warstwa | 75/125 |
Zastosowane materiały maszyny do cięcia laserem światłowodowym 1000 W.
Frez do włókien jest stosowany głównie do cięcia stali węglowej, stali miękkiej, stali nierdzewnej, stali krzemowej, stopu aluminium, stopu tytanu, blachy stalowej ocynkowanej, płyty trawiącej, blachy aluminiowo-cynkowej, miedzi i wielu rodzajów metali. Jest to wycinarka laserowa cnc, która może być używana do precyzyjnego cięcia. Można go również nazwać maszyną do cięcia światłowodów, światłowodową wycinarką laserową, wycinarką laserową do metalu, przecinarką włókien, cięciem stali węglowej, wycinarkami laserowymi cnc.
Parametr techniczny
Obszar roboczy | 3000 * 1500 mm |
Kontroler + Hej obserwujący | Cypcut |
Źródło lasera | Źródło lasera światłowodowego 1000 W. |
Długość fali | 1070 nm ± 10 nm |
Głowica laserowa | Opcjonalny |
Sprzęt i stojak | Niemcy |
Szyna prowadząca | Tajwański HIWIN |
Precyzja pozycjonowania | ≤ ± 0,04 mm |
Grubość cięcia | 1-12 mm |
Maksymalna prędkość skrawania | 40000 mm / min (w zależności od materiałów) |
Napięcie robocze | AC 220 V / 110 V ± 10% 50 Hz / 60 Hz |
Minimalna szerokość linii | ≤0,12 mm |
Transmisja | Serwo Yaskawa 850W + reduktor FASTON |
Oś Z. | Yaskawa 400W + hamulec |
Chłodzenie | Chłodzenie wodne |
Struktura | Spawana stalowa rura o grubości 10 mm, suwnica ze stopu aluminium |
Pobór energii | ≤7,5 kW |
Przemysł stosowany w 1000 W. Maszyna do cięcia laserem światłowodowym
Ta laserowa wycinarka do metalu jest stosowana w obróbce blach, lotnictwie, transporcie kosmicznym, elektronice, urządzeniach elektrycznych, częściach metra, samochodach, maszynach, elementach precyzyjnych, statkach, sprzęcie metalurgicznym, windzie, sprzęcie AGD, upominkach i rzemiośle, obróbce narzędzi, zdobieniach, reklama, obróbka zagraniczna metali różne gałęzie przemysłu przetwórczego.
