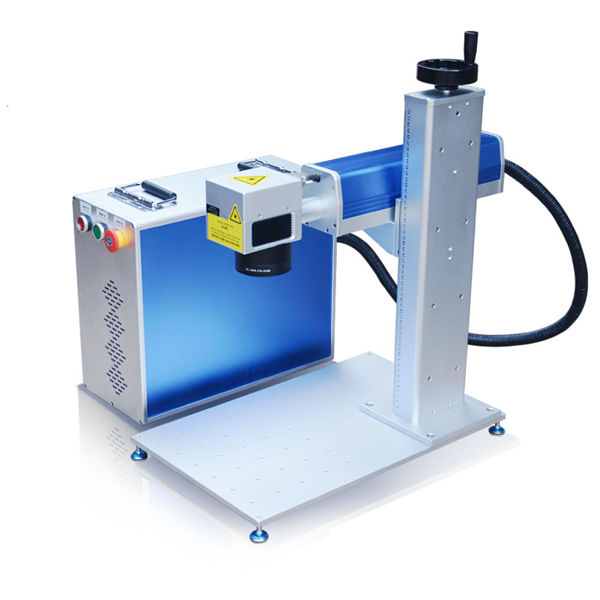

maszyna do grawerowania laserowego na włóknie 10-metrowa konstrukcja korpusu maszyny

Szczegóły Produktu

Certyfikacja: CE
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1 zestaw
Cena do negocjacji
Szczegóły pakowania: 1 * pojemnik 40GP
Czas dostawy: 30 dni
Warunki płatności: L / C, D / A, T / T, D / P, Western Union

Szczegółowy opis produktu

Podanie:	Cały metal	Grubość cięcia:	Do 1 mm SS
Typ lasera:	Importowany oryginalny laser światłowodowy	Maksymalna grubość cięcia:	20 mm / CS; 10 mm / SS
Min. Szerokość linii:	0,1 mm	Oprogramowanie sterujące:	Cypcut
Obsługiwany format graficzny:	AI, BMP, DST, DWG, DXF, DXP, LAS, PLT	Nazwa handlowa:
Powtarzalna dokładność:	+/- 0,03 mm	Temperatura robocza:	0 ° C-45 ° C
Tryb chłodzenia:	Chłodzenie wodne	Źródło lasera:	IPG / Nlight / Raycus / Max
Napięcie:	AC380V ± 10% 50 Hz (60 Hz)	Obszar cięcia:	3000x1500 mm

Podanie

Stosowany do standardowej taśmy ze stali nierdzewnej o grubości od 0,2 do 14 mm

Produkt

Wytnij okrągły okrąg 100-800 mm

Konfiguracja projektu

kod	Pozycja
1	System usuwania złomu
2	Ramię mechaniczne
3	Maszyna tnąca laserem
4	Centralna elektryczna szafka sterownicza
5	System chłodzenia
6	Maszyna do karmienia

Specyfikacja maszyny laserowej

Medium źródła laserowego	Błonnik
Zakres cięcia (L * W)	10000 mm × 15000 mm
Skok osi Z.	250 mm
Max. prędkość pozycjonowania	120 m / min
Oś X, Y Max. przyspieszyć prędkość	1,0G
Forma chłodzenia	Chłodzenie wodne
Długość fali lasera	1070 nm
Moc wyjściowa źródła laserowego	500 W / 1000 W / 1500 W / 2000 W. 2500 W / 3000 W / 4000 W. (Opcjonalny)
Min. zmniejszanie luki	≤ 0,1 mm
Dokładność pozycjonowania osi X, Y i Z.	± 0,03 mm
Wielokrotna dokładność pozycjonowania osi X, Y i Z.	± 0,01 mm
Grubość ciętego materiału (według materiału)	0,2 - 25 mm
Model sterownika	Importowany silnik serwo
wymaganie mocy	380 V, 50/60 Hz
Temperatura pracy	0–45 ℃
Ciągły czas pracy	24 godziny
Ciężar maszyny	Około 12000 kg
Całkowity poziom ochrony zasilania	IP54

Parametr maszyny do cięcia laserowego

Łoże tokarki jest wykonane z ogólnej struktury spawalniczej, po wyżarzeniu po odprężeniu wykonano obróbkę zgrubną i obróbkę wtórną starzeniem wibracyjnym wykończenia metalu, lepiej rozwiązano naprężenie spowodowane spawaniem, a tym samym znacznie poprawiono stabilność obrabiarki. X, Y, Oś Z przyjmuje japoński silnik serwo, wyposażony w precyzyjny reduktor ściernicy i zębatkę, precyzyjny prowadnik liniowy, taki jak wydajny mechanizm przekładni, skutecznie gwarantuje dokładność przekładni; Maszyna jest wyposażona w automatyczne urządzenie smarujące, obszar cięcia ma odpylanie urządzenie, zużyty samochód na dole obszaru cięcia, Mechaniczny ruch cięcia, utrzymywanie operacji napełniania słabym łukiem, nie trzeba wracać do źródła po jednorazowej podróży cięcia, oszczędzając w ten sposób dużo czasu, znacznie poprawiono prędkość cięcia. Dzięki obliczeniom może poprawić wydajność o ponad 15% cięcia dzięki tej poprawie.

Przesuwając kontrolę ruchu stołu tnącego za pomocą łańcucha napędzanego siłownikiem, powierzchnia stołu wykonana jest z miedzianej i aluminiowej nasadki cylindrycznej, miedziana nasadka może skutecznie zmniejszyć płytę podstawową, zmniejszyć koszty wymiany.

Zbieranie, rozwijanie, prostowanie, parametry urządzenia podającego

Kod	Występ	Parametr	Uwaga
1	maksymalny ciężar obciążenia cewki	10 T (maks.)
2	Szerokość cewki	200 mm ～ 1300 mm
3	Grubość cewki	0,3 mm ～ 1,5 mm
4	średnica wewnętrzna rolki materiału	Ø460-530 mm
5	średnica zewnętrzna rolki materiału	Ø1300 mm (maks.)
6	prędkość linii produkcyjnej	20 m / min
7	tryb ładowania	ładowanie samochodu
8	Metoda napinania	hydrauliczny rozrzut
9	metoda hamowania	Pneumatyczny hamulec tarczowy
10	Kontrola karmienia	indukcja elektryczna
11	odwijać	kontrola częstotliwości
12	Nośnik; Materiał z kawą	automatyczny
13	urządzenie do prasowania	Automatyczny
14	Walec płaski	w górę 11 w dół 12
15	rolka dociskowa	1 zestaw
16	podajnik	rolka dociskowa
17	Sterownik podajnika	siłownik

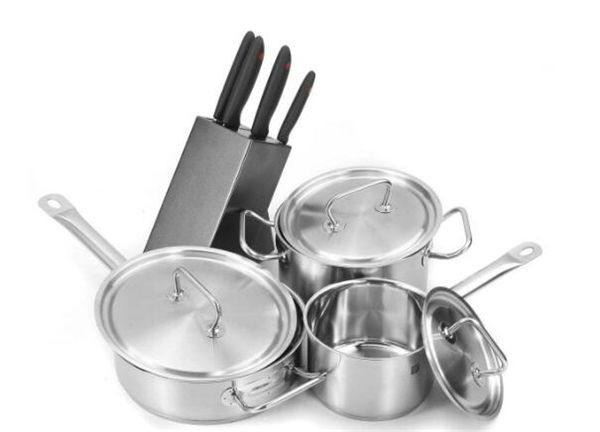

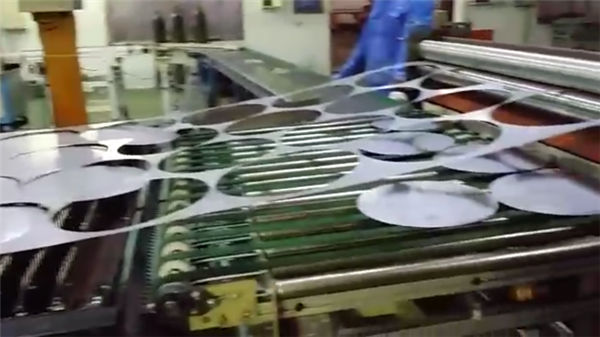

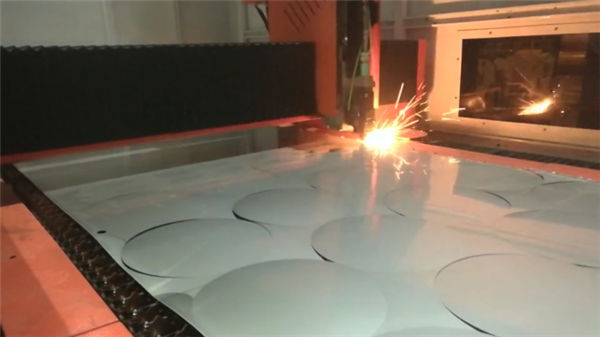

Wycinanie próbek: (załączone zdjęcia mają charakter poglądowy, prosimy o kontakt w celu uzyskania szczegółowych informacji wideo)

Cięcie próbek

Usługa przedsprzedażna

1. Bezpłatne cięcie próbek,
Aby bezpłatnie wycinać / testować próbki, prześlij nam swój plik CAD, zrobimy to tutaj i zrobimy wideo, aby pokazać ci wycięcie lub wyślę próbkę, aby sprawdzić jakość cięcia.
2. Indywidualna konstrukcja maszyny
Zgodnie z wnioskiem klienta możemy odpowiednio zmienić naszą maszynę, aby zapewnić jej wygodę i wysoką wydajność produkcji.

Serwis po sprzedaży

A. Maszyna zostanie dostarczona z filmem szkoleniowym i instrukcją obsługi w języku angielskim do instalacji, obsługi, konserwacji i rozwiązywania problemów, a także przekaże przewodnik techniczny za pośrednictwem poczty elektronicznej, faksu, telefonu, skype….
B. Oferujemy technik do strony klienta do instalacji i szkolenia, klient pokrywa wizę, bilet, lokalne koszty utrzymania.
C. Klient może przyjechać do naszej fabryki na szkolenie. Oferujemy szkolenia w zakresie instalacji, obsługi, rozwiązywania problemów z maszyną i konserwacji.
Podczas szkolenia w naszych warsztatach oferujemy bezpłatne szkolenie i koszty utrzymania przez 7 dni, limit 2 osób.

Gwarancja

a) .1 Rok dla całej maszyny (uszkodzenia spowodowane przez człowieka są negocjowane.).
b). źródło Laser 2 lata gwarancji
c) .Długoterminowa konserwacja i dostawa części zamiennych
d) Bezpłatne szkolenie dla personelu obsługi. (inżynier może wyjechać za granicę jest negocjowany).

FAQ

P1: Jak mogę uzyskać najlepszą maszynę dla mnie?
Możesz nam powiedzieć o swoim materiale roboczym, szczegółowej pracy za pomocą obrazu lub vedio, abyśmy mogli ocenić, czy nasza maszyna może zaspokoić Twoje potrzeby, czy nie. W takim razie możemy dać ci najlepszy model, zależny od naszego doświadczenia.

Q2: Czy po raz pierwszy używam tego rodzaju maszyny, czy jest łatwy w obsłudze?
Wyślemy ci instrukcję i przewodnik po języku angielskim, może nauczyć cię obsługi urządzenia. Jeśli nadal nie możesz się nauczyć, jak z niego korzystać, możemy Ci pomóc za pomocą oprogramowania pomocy online „Teamviewer” lub możemy rozmawiać przez telefon, e-mail lub w inny sposób.

P3: Jak mogę rozwiązać problem z maszyną?
Możemy wysłać Ci bezpłatne części w okresie gwarancyjnym, jeśli maszyny mają problem z „normalnym użytkowaniem”.

P4: Czy organizujesz wysyłkę do maszyn?
Tak, drodzy szanowni klienci, za cenę FOB lub CIF zorganizujemy dla Państwa wysyłkę. W przypadku ceny EXW klienci muszą zorganizować wysyłkę samodzielnie lub przez swoich przedstawicieli.
