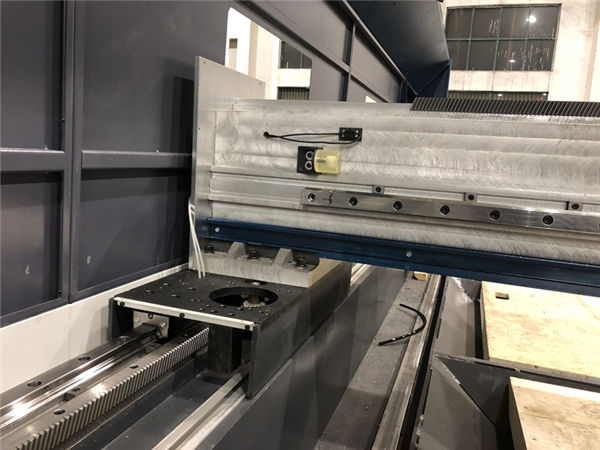

precyzyjne laserowe urządzenie do cięcia laserem światłowodowym automatyczne pozycjonowanie 800 wat

Szczegóły Produktu

Certyfikacja: ISO9001: 2008

Warunki płatności i wysyłki:

Minimalna ilość zamówienia: 1 jednostka

Negocjacja ceny

Szczegóły dotyczące opakowania: Drewniana skrzynka

Czas dostawy: 7-15 dni

Możliwość zasilania: 2000 jednostek miesięcznie

Szczegółowy opis produktu

Nazwa produktu:	Mała maszyna do cięcia laserem światłowodowym o wysokiej precyzji 5050	Moc lasera:	300 w Do 800 w
Obszar roboczy:	500 * 500 mm	Maksymalna prędkość ruchu:	60 m / min
Dokładność pozycjonowania:	± 0,01-0,03	Dostawa Powe:	3 × 380 V ± 10% 220 V ± 10%
Pakiet:	Drewniana skrzynka	Gwarancja:	1 rok

W tym modelu zastosowano precyzyjny silnik liniowy do pracy w warsztacie, wysoką precyzję, dużą prędkość; opcjonalne precyzyjne automatyczne pozycjonowanie CCD, automatyczna kalibracja. Cały proces kontrolowany przez automatyczne oprogramowanie komputerowe, interfejs oprogramowania w czasie rzeczywistym, zrozumienie statusu przetwarzania, bezdotykowy program przetwarzania, brak naprężeń mechanicznych i deformacji, prosta obsługa, wysoka precyzja cięcia.

1, Praktyczny zintegrowany projekt nowego typu, może pasować do różnych typów lub producentów źródła laserowego, kompaktowa konstrukcja niezawodna, bezpieczna, praktyczna i rozsądna.
2, przy użyciu optycznej marmurowej platformy, antywibracyjna konstrukcja ramy, odpowiednia do szybkich ruchów, wysokiej stabilności.
3, Wysoka precyzja, z pełnym sprzężeniem liniowym stołu warsztatowego z silnikiem, prędkość jest duża; pozycjonowanie optyczne z dużym obszarem roboczym jest opcjonalne, automatyczna kalibracja precyzyjna.
4, wielofunkcyjne zintegrowane sterowanie, niezależne badania i rozwój oprogramowania patentowego, automatyczne sterowanie oprogramowaniem w przetwarzaniu, interfejs oprogramowania w czasie rzeczywistym, pokazujący wszystkie funkcje i wszystkie części statusu przetwarzania; bezdotykowy tryb przetwarzania, brak naprężeń mechanicznych i deformacji.

Konfiguracja

^#	^Pozycja	^Specyfikacja	^Marka	^Uwaga
¹	^{Źródło lasera}	^{800 W.}	^Maxphotonics
²	^{silnik liniowy}
³	^{Kratka optyczna}	^{rozdzielczość 0,5μm}	^Hiszpania
⁴	^Kierowca		^servotronix
⁵	^{Oś Z Grupa modułów śrubowych}
⁶	^{Laserowa głowica tnąca}	^BT230
⁷	^{Precyzyjna prowadnica liniowa}		^Hiwin
⁸	^Marmur	^{18001350200}	^Shandong
⁹	^{Pokrywa narządów}	^Standard
¹⁰	^{Materiał do obróbki}	^Standard		^{lotniczy stop aluminium}

Parametr

^{Rozmiar roboczy}		^{500 × 500 (mm)}
^{Max. Przyśpieszenie}		^{1,2 g}
^{X AXIS}	^{Max. Prędkość}	^{60 m / min}
	^Trasa	^{500 mm}
	^{Dokładność pozycjonowania}	^{± 0,01 mm}
	^{Dokładność powtórzeń}	^{± 0,004 mm}
^{Y AXIS}	^{Max. Prędkość}	^{60 m / min}
	^Trasa	^{500 mm}
	^{Dokładność pozycjonowania}	^{± 0,01 mm}
	^{Dokładność powtórzeń}	^{± 0,004 mm}
^{Z AXIS}	^Trasa	^{100 mm}

Warunki pracy

¹	^{Temperatura pracy}	^{-10 ℃ ～ 45 ℃}
²	^{Wilgotność względna}	^{＜ 90% bez skraplacza}
³	^Środowisko	^{Dobra wentylacja, brak wibracji}
⁴	^Zasilacz	^{3 × 380 V ± 10% 220 V ± 10%}
⁵	^{Częstotliwość zasilania}	^{50 Hz}

4. Propozycja maszyny
4. 1 Stojak na maszynę przyjmuje marmurową strukturę i amerykański system cięcia laserowego CNC. Dzięki zintegrowanemu projektowi, poprzez obróbkę frezarki portalowej, aby ruch był dokładny. Liniowy układ napędowy silnika, przyjazny interfejs i długoterminowa stabilna praca.
Przyjęto precyzyjną prowadnicę liniową THK Japan, o wysokiej dokładności, niskim ścieraniu i łatwej w montażu lub wymianie. 4. 2 laserowe głowice tnące
BT230 (marka Raytools, Szwajcaria) laserowa głowica tnąca z systemem automatycznego ustawiania ostrości. Może to zapobiec marnotrawstwu materiałów podczas cięcia zniekształcającego. Szkło ochronne może utrzymać i chronić niski koszt ważnych części optycznych wewnątrz głowicy tnącej. System automatycznego ustawiania ostrości nadaje się do niepłaskiej obróbki blachy. W połączeniu z wysokiej jakości laserami BT230 może być szeroko stosowany w przemyśle ceramicznym, medycznym, półprzewodnikowym i innych.

^Pozycja	^Parametr
^kolimacja	^{100 mm}
^skupiać	^{125 mm}
^{apertura optyczna}	^25mm
^{dysza (pojedyncza)}	^{: 0,8 / 1,0 / 1,5 / 2,0 / 2,5 / 3,0 / 3,5 / 4,0 mm}
^{materiały na soczewki}	^kwarc
^{wtyczka światłowodowa}	^QBH
^{Ciśnienie pomocnicze}	^{Max. 20bar}
^waga	^{~ 1,5 kg}

Układ sterowania

Korzystanie z profesjonalnej obsługi przemysłowego komputera PC, interfejsu graficznego, łatwego w obsłudze, profesjonalnego oprogramowania do sterowania cięciem może swobodnie projektować różnorodne grafiki i tekst, przetwarzać w czasie rzeczywistym, obsługiwać CAD, CorelDraw i inne profesjonalne oprogramowanie do mapowania.
. Wysokiej jakości sterowanie komputerem przemysłowym
. Wysokowydajny, łatwy w obsłudze system cięcia CNC
. Funkcja automatycznego śledzenia osi Z.

Wyświetlanie aplikacji

Stosowany do różnych cięć i wykrawania blach oraz innych rodzajów obróbki laserowej, takich jak sprzęt, komponenty elektroniki użytkowej, różne instrumenty, obróbka blachy do cięcia przemysłowego; precyzyjne cięcie i wiercenie różnych materiałów metalowych.
