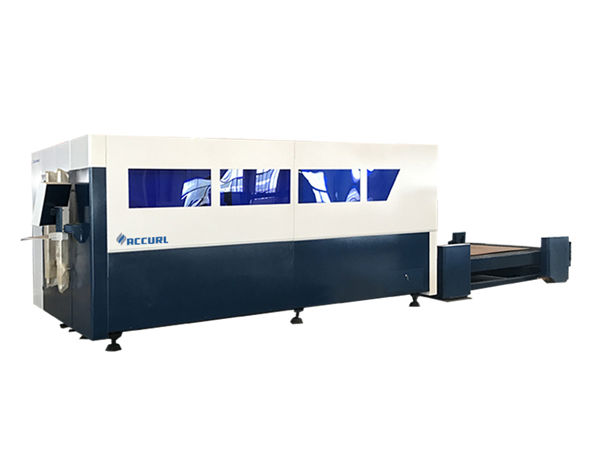

jednoplatformowa maszyna do cięcia laserem światłowodowym cnc, obcinarka do blachy

jednoplatformowa maszyna do cięcia laserem światłowodowym cnc, obcinarka do blachy

Szczegóły Produktu


Certyfikacja: CE / ISO / FDA / SGS / TUV
Warunki płatności i wysyłki:
Minimalna ilość zamówienia: 1
Cena do negocjacji
Szczegóły dotyczące opakowania: Drewniana skrzynka
Czas dostawy: 15 dni roboczych
Warunki płatności: T / T, L / C, Western Union
Możliwość zasilania: 2000 jednostek

Szczegółowy opis produktu


Nazwa produktu:Maszyna do cięcia laserem światłowodowymTyp lasera:Laser światłowodowy
Moc lasera:500-1000 wObszar roboczy:1500 * 3000 mm
Długość fali lasera:1070–1090 nmZasilacz:380 V / 50 Hz
Gwarancja:1 rokGłowica tnąca:Raytools

Główna konfiguracja i przewaga techniczna


Niewielkie lub żadne koszty utrzymania
Koszt obróbki części jest bardzo niski
Uzyskuje się jakość powierzchni „czystego cięcia”
Cięcie laserem światłowodowym jest najszybszym procesem w przypadku cienkich blach
Materiały odblaskowe, takie jak aluminium, miedź i mosiądz, można z łatwością przecinać
Żywotność rezonatora wynosi ponad 100 000 godzin pracy

Główne cechy


1.Wysoka stabilność: najwyżej na świecie importowany laser światłowodowy, stabilna wydajność i żywotność krytycznych komponentów do 100 000 godzin;
2. Duża prędkość cięcia oszczędza czas pracy.
3. Oszczędzanie energii i ochrona środowiska;
4. Doskonała jakość wiązki światła: mały ognisko, precyzyjna linia cięcia, wysoka wydajność pracy, najlepsza jakość przetwarzania.
5.Bardzo niskie koszty utrzymania: transmisja światłowodu, bez soczewki refleksyjnej; może zaoszczędzić wiele kosztów utrzymania;
6. Produkty łatwa obsługa: nie trzeba dostosowywać ścieżki optycznej;
7. Elastyczny efekt światłowodu: mały rozmiar, zwarta konstrukcja i łatwe do spełnienia elastyczne wymagania produkcyjne.

Parametry techniczne


Nazwa produktuMaszyna do cięcia laserem światłowodowym
Typ laseraLaser światłowodowy
Obszar roboczy (mm)1300 * 2500 mm / 1500 * 3000 mm
Głowica tnącaRaytools Auto-Focus (szwajcarski)
Moc lasera (W)500 W / 800 W / 1000 W / 1500 W.
Sposób jazdy i transmisjiSilnik serwo, zębatka, liniowa szyna prowadząca
Maksymalna prędkość biegu600 m / min
Dokładność pozycjonowania≤ ± 0,05 mm
Dokładność zmiany położenia≤ ± 0,03 mm
Działający zasilaczAC 220 V ± 10% 50 Hz / 380 V 50 Hz
Stół roboczyPlatforma robocza do regałów
Układ sterowaniaSystem kontroli Cypcut
System lokalizacjiWskaźnik czerwonej kropki
System chłodzenia wodąCW6300 Agregat chłodniczy o stałej temperaturze
Maksymalne przyspieszenie1G
FormatyBMP, DXF, PLT, DST, CDR, GPEG
Głębokość cięciaWedług mocy
Masa całej maszyny2800 kg
TransmisjaPrecyzyjne koło zębate i zębatka, transmisja z dwoma napędami



OpisyParametry
Model1530 Maszyna do cięcia laserem światłowodowym
Obszar roboczy1500 * 3000 mm
Moc lasera500 W, 1000 W, 15000 W, 2 kW, 3 kW itd., To zależy od twojego zapotrzebowania.
Długość fali lasera1064nm
Stół roboczySawtooth
Maksymalna prędkość biegu jałowego1200 mm / s
Dokładność pozycji± 0,05 mm / m
Pozycja prędkości20 m / min
Minimalna szerokość linii± 0,02 mm
Grubość cięcia0-12 mm
Układ sterowaniaCypcut
Typ pozycjiczerwona kropka
Pobór energii≤12 kW
Napięcie robocze380 V / 50 Hz
Gaz pomocniczytlen, azot, powietrze
Żywotność modułu światłowodowegoPonad 100000 godzin
Laserowa głowica tnącaLasermech wyprodukowany w USA
Soczewka ostrościLasermech wyprodukowany w USA
System sterownikaSilnik serwo Fuji 1500 W wyprodukowany w Japonii
System prowadnic liniowychPMI wykonane na Tajwanie (Opcja THK wyprodukowana w Japonii)
System transmisjiPodwójny zębnik i zębnik
System regałówWyprodukowane w Niemczech
System łańcuchowyIgus wyprodukowany w Niemczech
Czas dostawy15 dni

Sposób nakładania produktu


1. Przyjmując zaawansowany generator lasera światłowodowego i system ruchomy śruby kulowej, może ciąć i dziurkować różnego rodzaju materiały metalowe z wysoką precyzją i dużą prędkością.
2. Ponieważ laser jest przesyłany przez światłowód, nie ma potrzeby konserwacji ani regulacji ścieżki optycznej lasera. To znacznie zmniejsza wskaźnik awaryjności maszyn i wydłuża żywotność.
3. Obszar cięcia w dużym formacie spełnia wymagania różnych rodzajów obróbki metali. 1. Dzięki zastosowaniu zaawansowanego generatora lasera światłowodowego i systemu przesuwu śruby kulowej może on ciąć i dziurkować różnego rodzaju materiały metalowe z dużą precyzją i dużą prędkością.

Aplikacje


Stosowane w obróbce blach, lotnictwie, transporcie kosmicznym, elektronice, sprzęcie elektrycznym, częściach metra, samochodach, maszynach, elementach precyzyjnych, statkach, sprzęcie metalurgicznym, windzie, sprzęcie gospodarstwa domowego, prezentach i rzemiośle, obróbce narzędzi, ozdobie, reklamie, obróbce zagranicznej metali różne produkcja
